13802965791/
BBO晶体的透明范围为188nm~5,2µm，其中厚度为几十µm的晶体的透明范围为3-5,2µm，其相匹配范围几乎覆盖了整个透明范围。结合BBO的其他特性，它有利于许多非线性参数应用，如脉冲掺镱晶体激光器的谐波产生和倍频、三倍Ti:蓝宝石激光器、广泛可调的I型和II型OPO。值得一提的是，在所有常见的非线性晶体中，BBO晶体在紫外范围内具有最高的非线性。应用举例：
üSHG/THG/FHG/5thHG of Nd:YAG Laser-- BBO是一种性能优良的NLO晶体，可用于高功率声光和电光Q开关锁模Nd:YAG和Nd:YLF激光器的倍频、三倍频和四倍频。利用BBO NLO晶体，利用腔内SHG可以产生稳定输出15W以上的绿色激光，转换效率高达50%。BBO晶体是5HG产生213nm的最佳NLO晶体。
üSHG of Ti:Sapphire Laser--BBO是一种用于超快Ti:Sapphire激光器倍频、三倍频和四倍频的主NLO晶体。通过使用薄BBO NLO晶体，可以通过将超快Ti:Sapphire激光器的频率增加两倍，产生短至6fs的紫外激光器。
üSHG of Dye Lasers--使用BBO NLO晶体，通过准分子激光泵浦染料激光器的倍频可以产生205-310nm的可调谐紫外输出。BBO的转换效率比ADP NLO晶体高4-6倍。
üSHG of Ar+ Laser--通过对Ar+激光器进行腔内倍频，利用Brewster角切割BBO NLO晶体可产生228.9~257.2nm的36线深紫外激光。
üOPO/OPA--BBO的OPO和OPA是产生从紫外到红外广泛可调激光的强大工具。266nm、355nm和532nm泵浦的BBO的OPO/OPA被广泛应用于研究。例如，采用40mJ 75ps 532nm泵浦，在7.2mm长的I型BBO NLO晶体中获得了680~2400nm的OPO输出，峰值功率为1.6MW，能量转换效率高达30%。
üE-O application--BBO晶体比KD*P或LiNbO3 NLO晶体具有更高的损伤阈值。采用BBO NLO晶体和Nd:YVO4晶体作为增益介质，输出功率达到80W以上，重复频率达到50kHz以上。在5kHz时，BBO调Q开关脉冲宽度短至6.4ns，能量为5.7mJ，峰值功率为900kW。BBO与商用AO Q开关相比有很多优点，包括脉冲很短、光束质量高、体积小。而BBO的E-O系数相对较小，半波电压高(1064nm为7KV，3x3x20mm3)。长而薄的BBO晶体可以降低电压要求。25mm长，1mm薄的高光学质量BBO晶体，Z形切割，AR涂层，侧面镀金/镀铬。

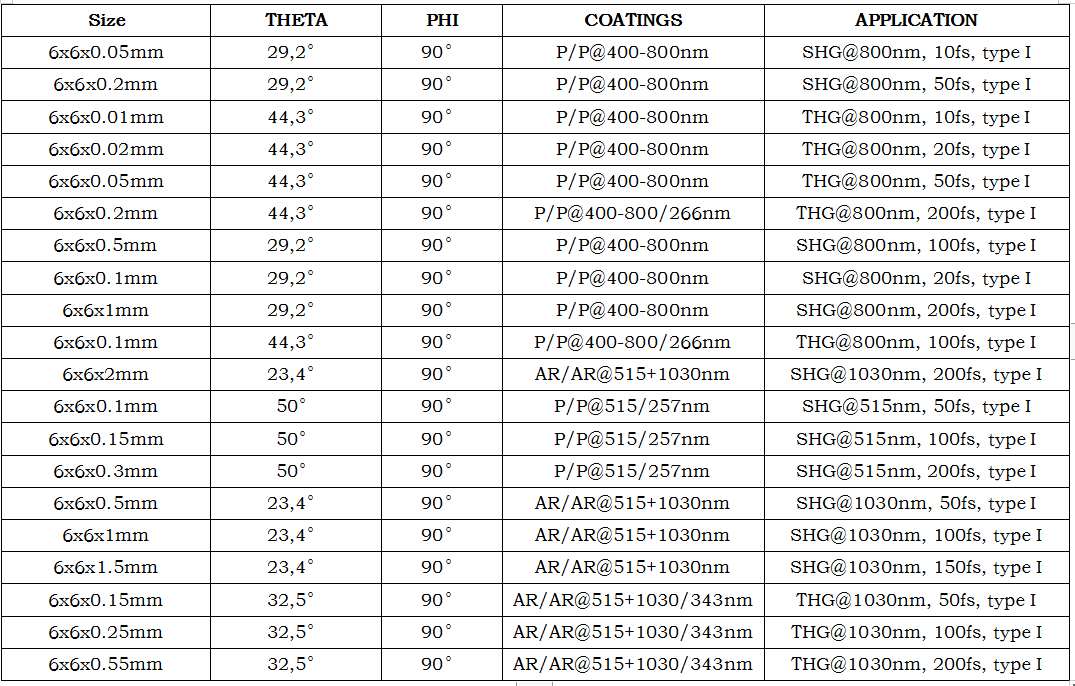

订购举例：更多要求请联系我们。
